Appliquer une « Correction Amplitude Distance » en post-traitement

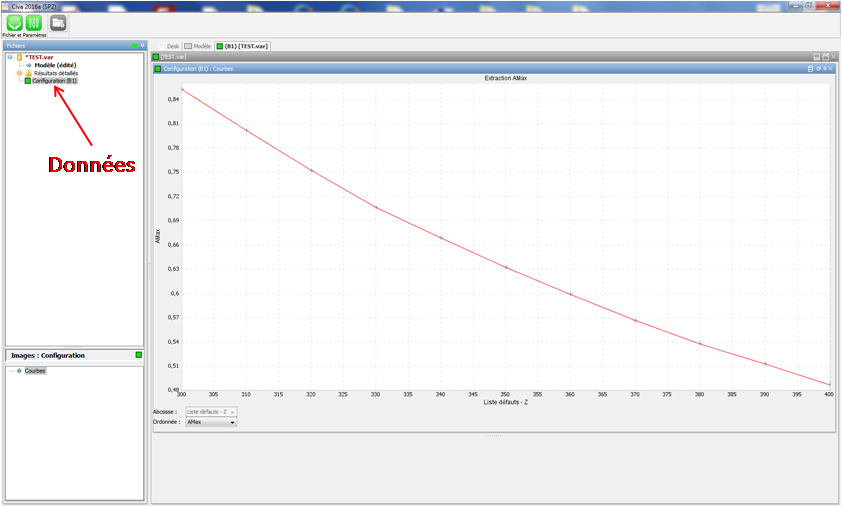

Pour cela, faire un clic-droit sur les données dans l’éditeur de fichiers et sélectionner « Editer paramètres VAR ».

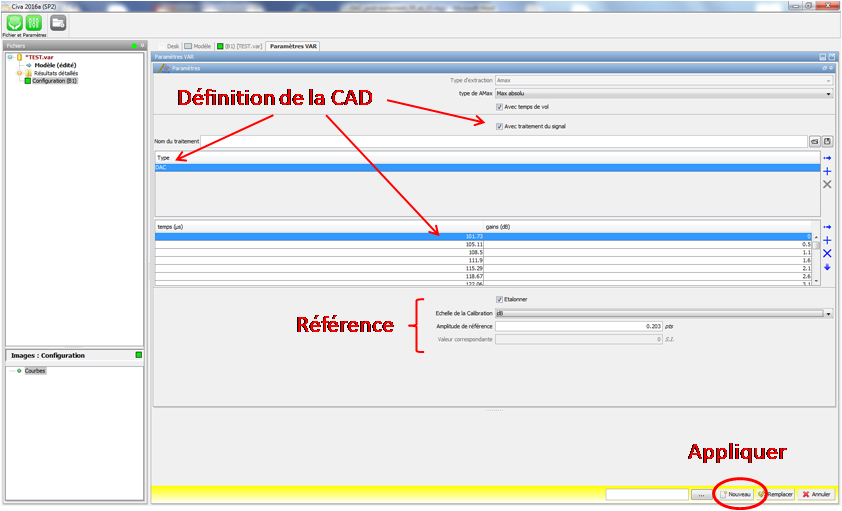

Dans la page qui s’ouvre, définir un « traitement du signal » de type « DAC », renseigner le tableau correspondant (temps et gains), puis cliquer sur « Nouveau ». Il est également possible de définir une amplitude de référence (par exemple, l’amplitude maximum de la CAD en « points », unité arbitraire de CIVA) afin d’obtenir des résultats directement en dB.

Les données Gain et Temps de vol nécessaire auront été obtenues au préalable par la simulation de la réponse des réflecteurs de référence à différentes profondeurs.

Une fois défini, ce traitement de signal  peut-être sauvegardé dans la même fenêtre, n’oubliez pas cette option qui vous permettra de le recharger en un clic pour de futures utilisations !

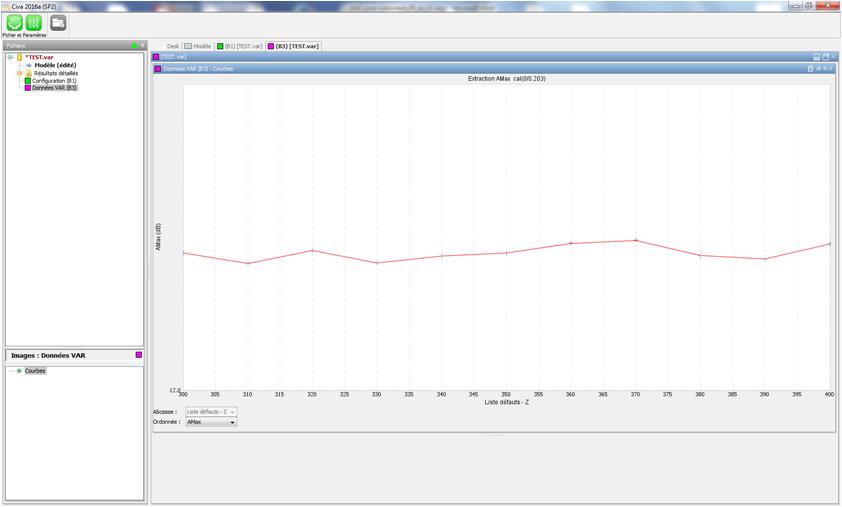

Une fois ces étapes réalisées, une nouvelle page apparaît dans laquelle les données sont représentées en dB et en tenant compte de la CAD.
