Définition de la liste de modes en calcul de champ UT

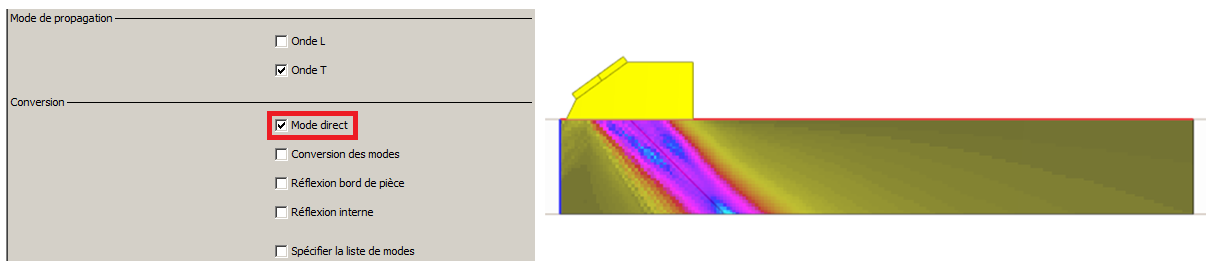

Ce réglage se réalise à partir du panneau « Réglage simulation » sous l’onglet « Options ». Par défaut, seul le mode direct sera calculé par CIVA. Cela correspond au trajet direct du faisceau ultrasonore.

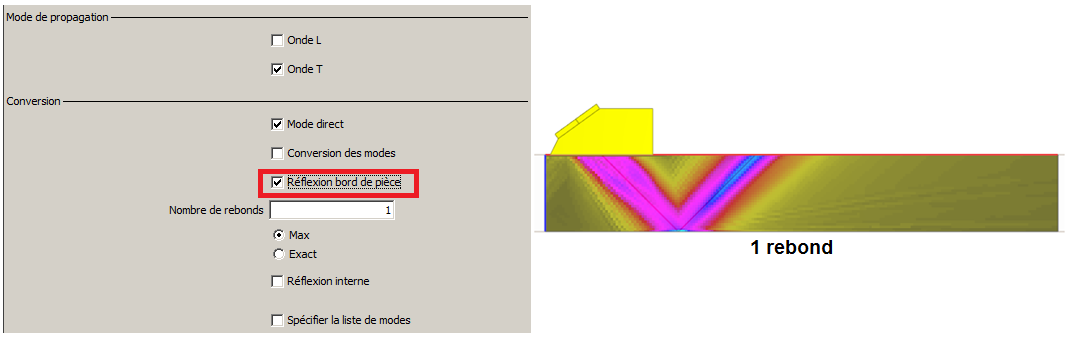

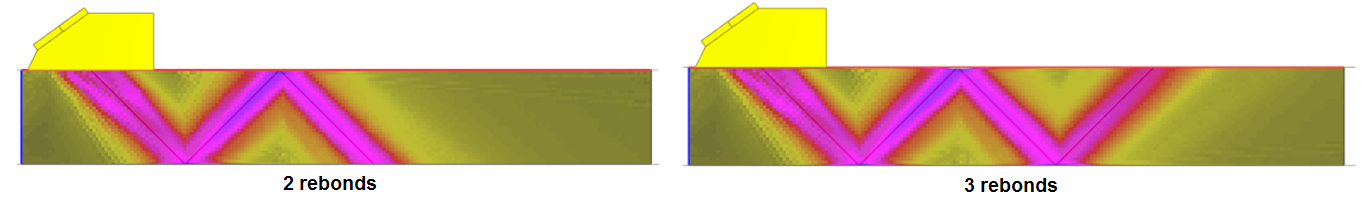

En activant l’option « Réflexion bord de pièce » il devient possible de définir le trajet ultrasonore à prendre en compte dans le calcul en définissant le nombre de rebonds.

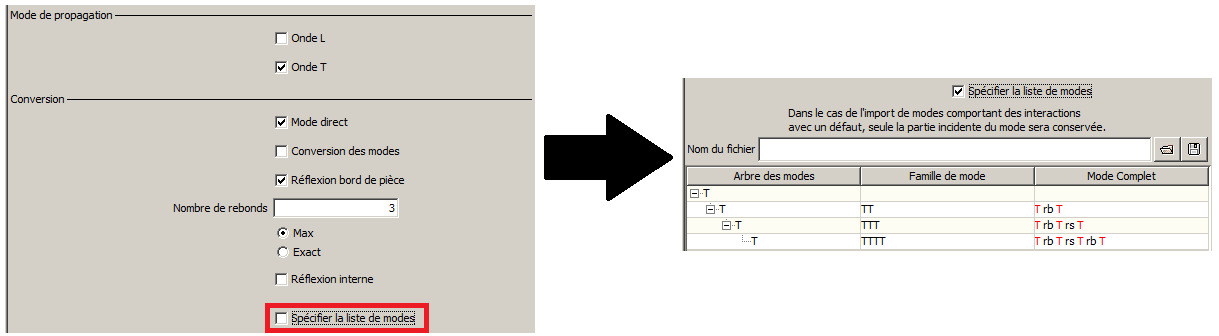

Il est également possible de vérifier et préciser les modes qui seront calculés par CIVA en sélectionnant l’option « Spécifier la liste de modes ». La liste de modes calculés apparait désormais dans l’interface.





A l’aide d’un clic droit sur un mode particulier de cette liste, il est possible de supprimer un mode du calcul.

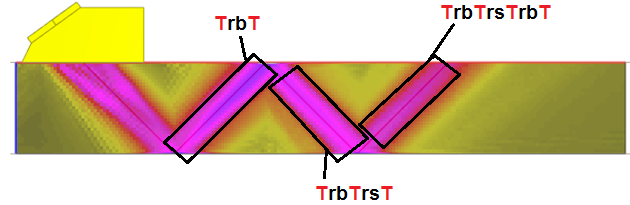

La liste de modes peut également être importée à partir d’un fichier texte. Pour cela, le fichier doit contenir, sur chaque ligne, un mode à prendre en compte. La nomenclature des modes est visible sur l’exemple ci-dessous (exemple d’onde T avec rebonds sur fond et surface). Il n’y a pas d’entête particulier sur ce fichier.

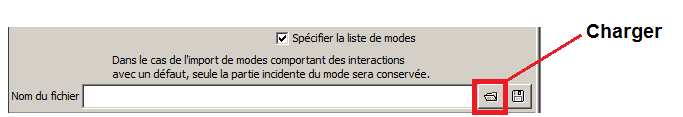

Cette liste de modes peut ensuite être importée à partir de la commande « Charger ».
