Identification de mode dans CIVA GWT

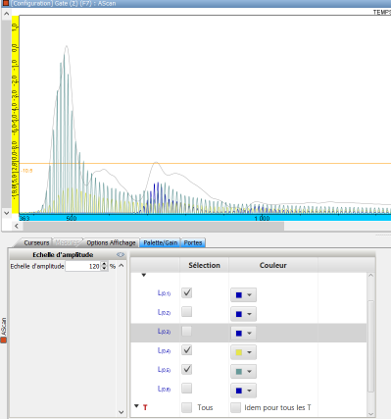

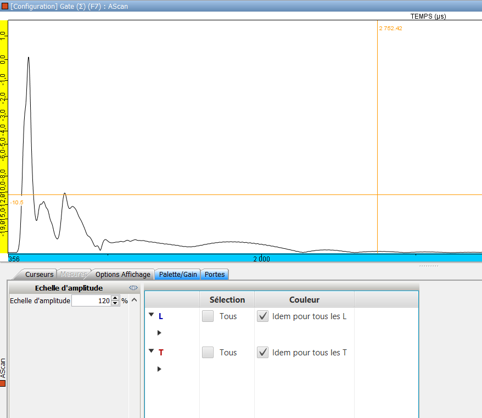

Pour cela, il faut aller dans la Toolbox (onglet « Options Affichage ») et décocher l’affichage de tous les modes selon une même couleur, puis choisir une couleur distincte et afficher les modes qui contribuent à l’écho (voir ci-dessous).





Par ailleurs, l’identification des modes peut également s’appuyer sur d’autres éléments :

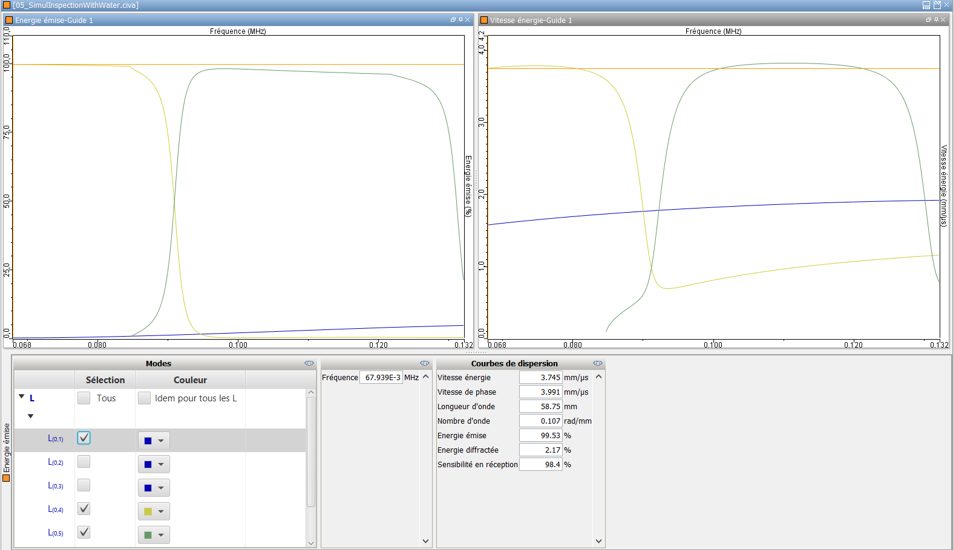

–  Les courbes de dispersion de l’énergie émise par le traducteur et sa sensibilité en réception sont très utiles, et permettent d’identifier les modes effectivement sensibles en émission et réception.

– Pour chacun des modes déterminés précédemment, on peut estimer le temps de vol du traducteur au défaut pour un aller simple à l’aide de la courbe de dispersion de la vitesse d’énergie.
