Import de CAO 3D dans CIVA RT/CT : Ordre de chargement des volumes

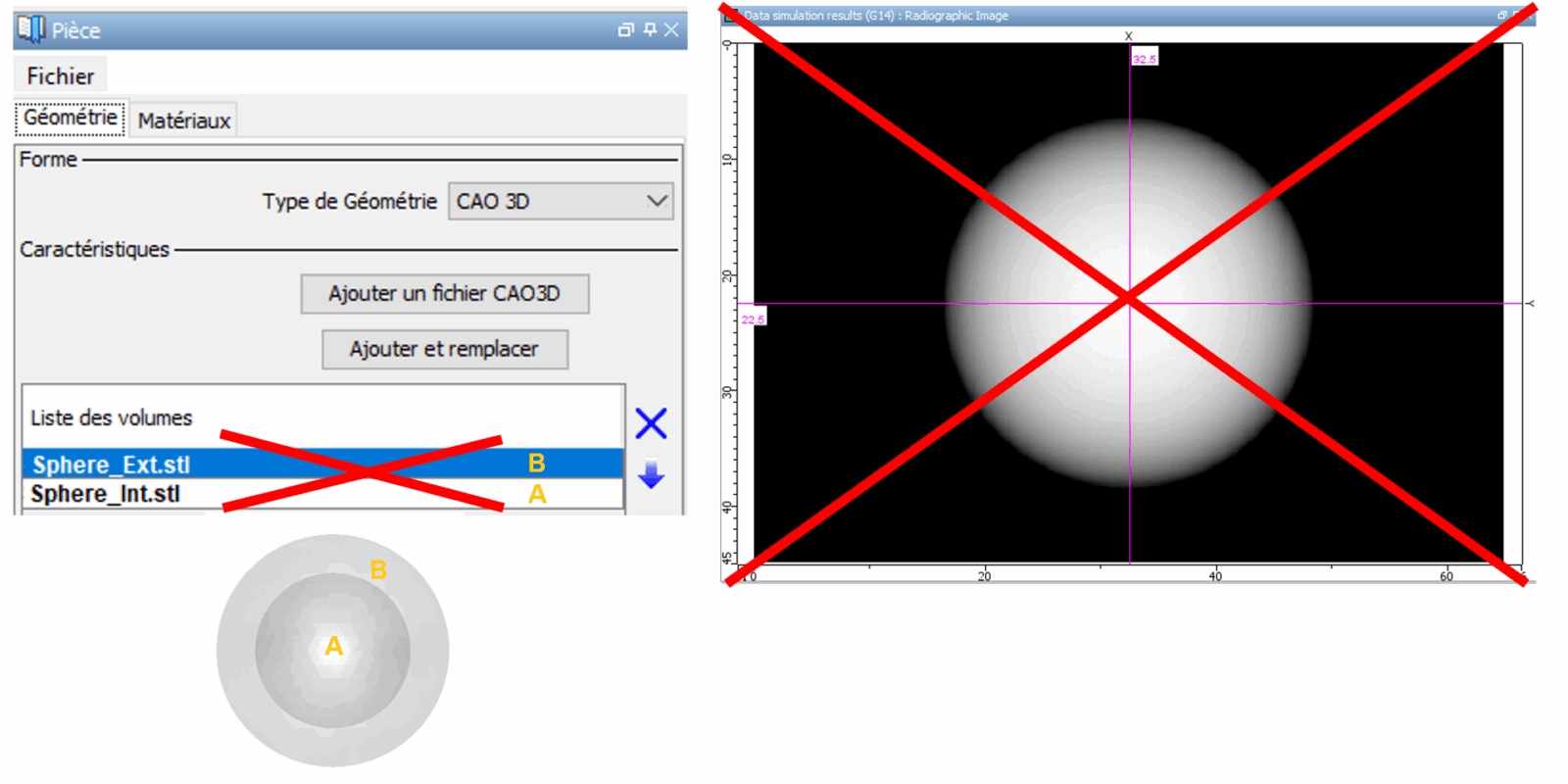

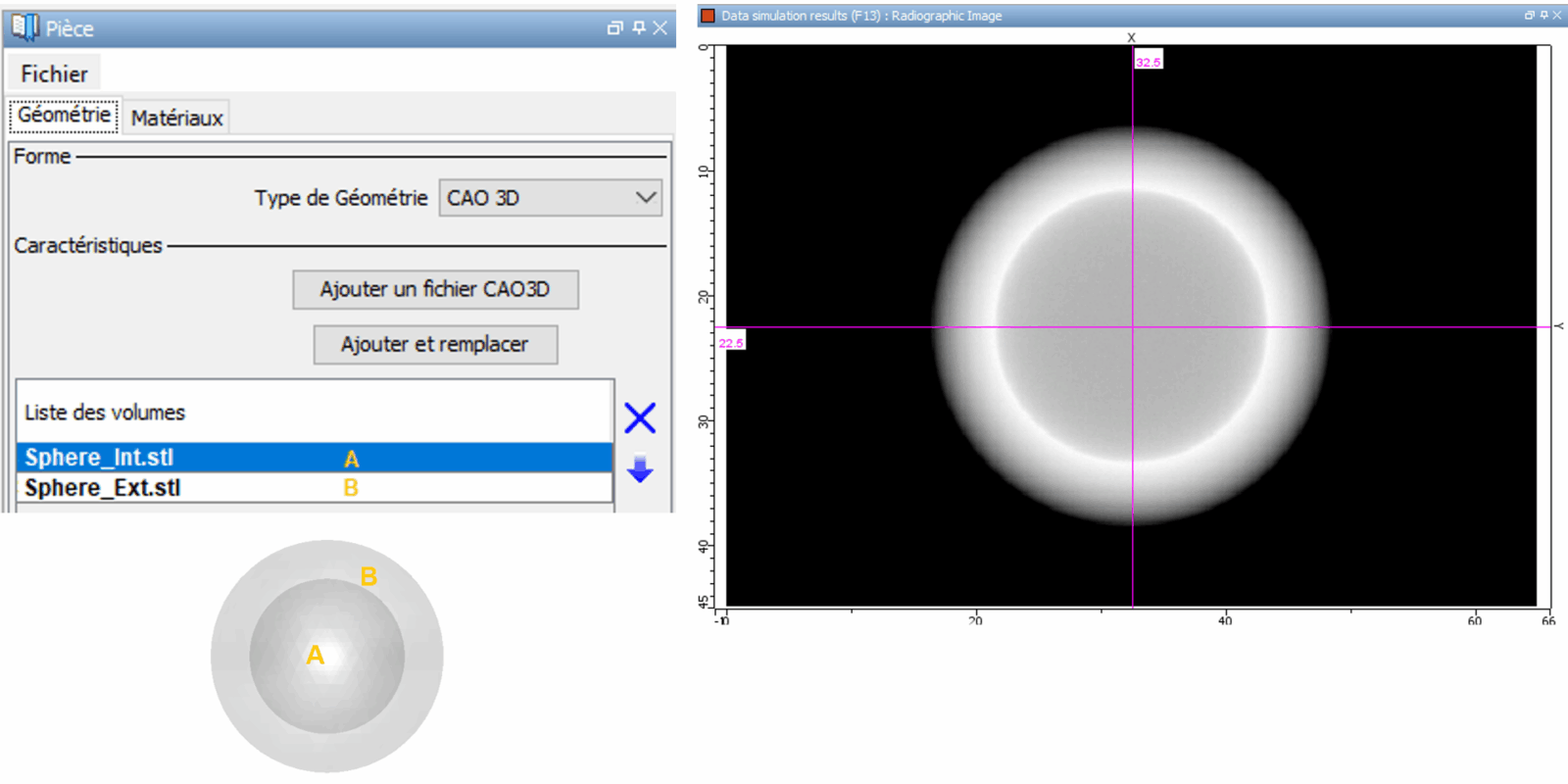

Pour que les CAO soient correctement interprétées dans CIVA et que le résultat soit réaliste, il faut charger en premier le volume interne.

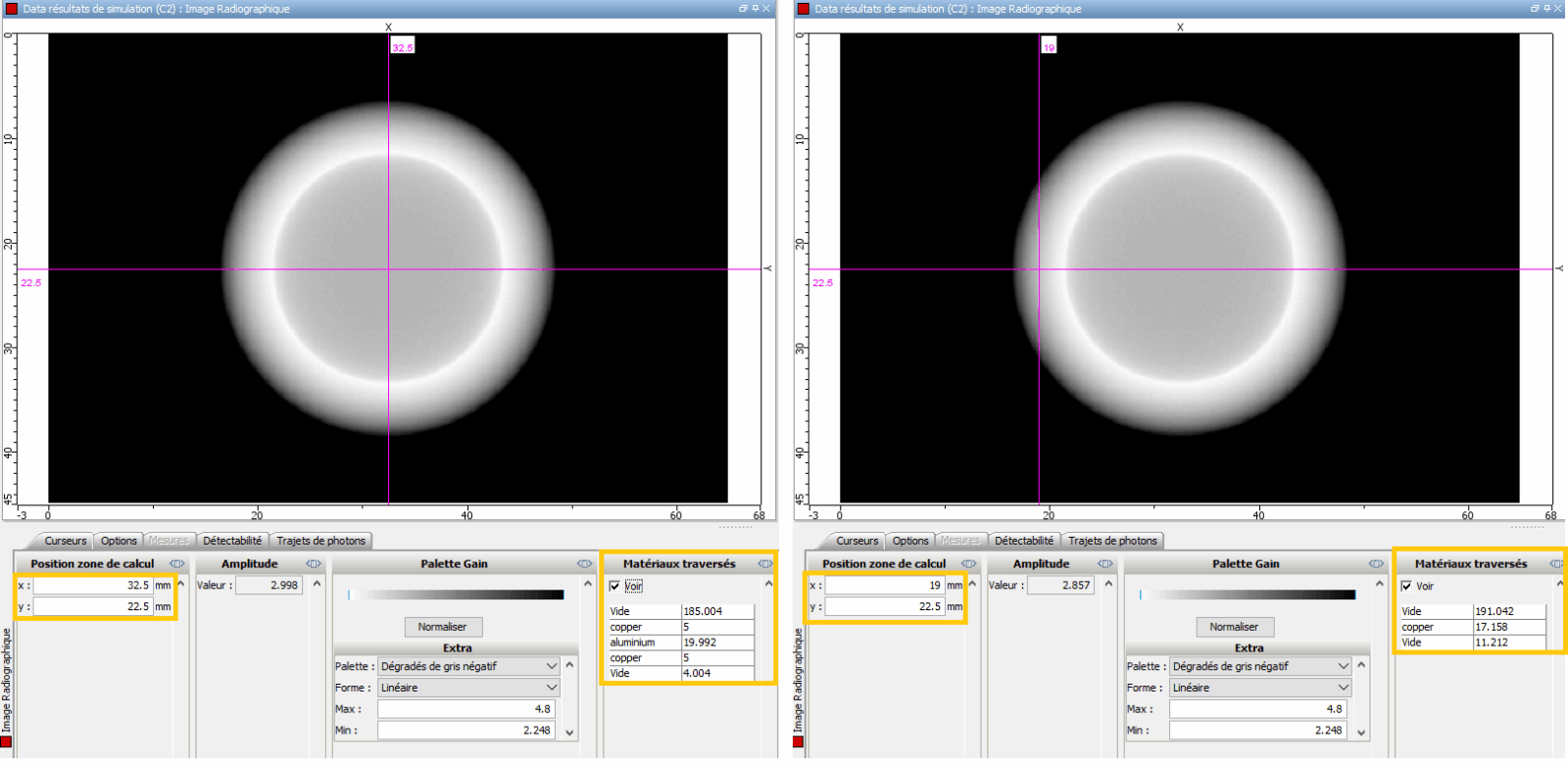

Pour vous assurer que les matériaux sont correctement assignés, utilisez l’option « Matériaux traversés » disponible dans la boite à outils. A partir d’un tracé de rayon entre la source et un pixel détecteur, il vous sera alors possible de visualiser les différents matériaux traversés, leurs épaisseurs, et ainsi vous assurer que l’ordre des différentes CAO est bien interprété par CIVA.
