Pièces complexes dans CIVA SHM

Néanmoins, le panneau pièce dans l’interface CIVA ne propose toujours que deux types de géométrie : Plane et Cylindrique.





En effet, ces pièces complexes sont construites à partir de profils initiaux de pièce plane ou tubulaire.

Le module SHM repose sur une méthode d’éléments finis spectraux 3D où le maillage est complètement piloté par le logiciel. Celui-ci est d’abord généré à partir du profil générique canonique de la pièce (plane ou tubulaire) avant de suivre les modifications et déformations appliquées à la géométrie initiale permettant de générer la pièce complexe avec son maillage adapté et structuré.

Ainsi :

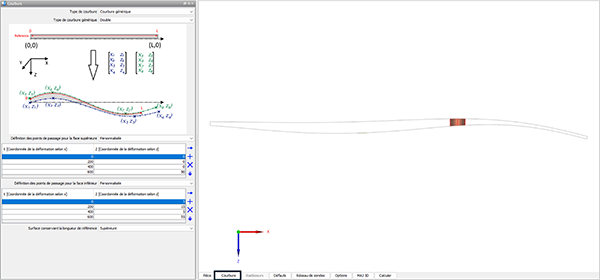

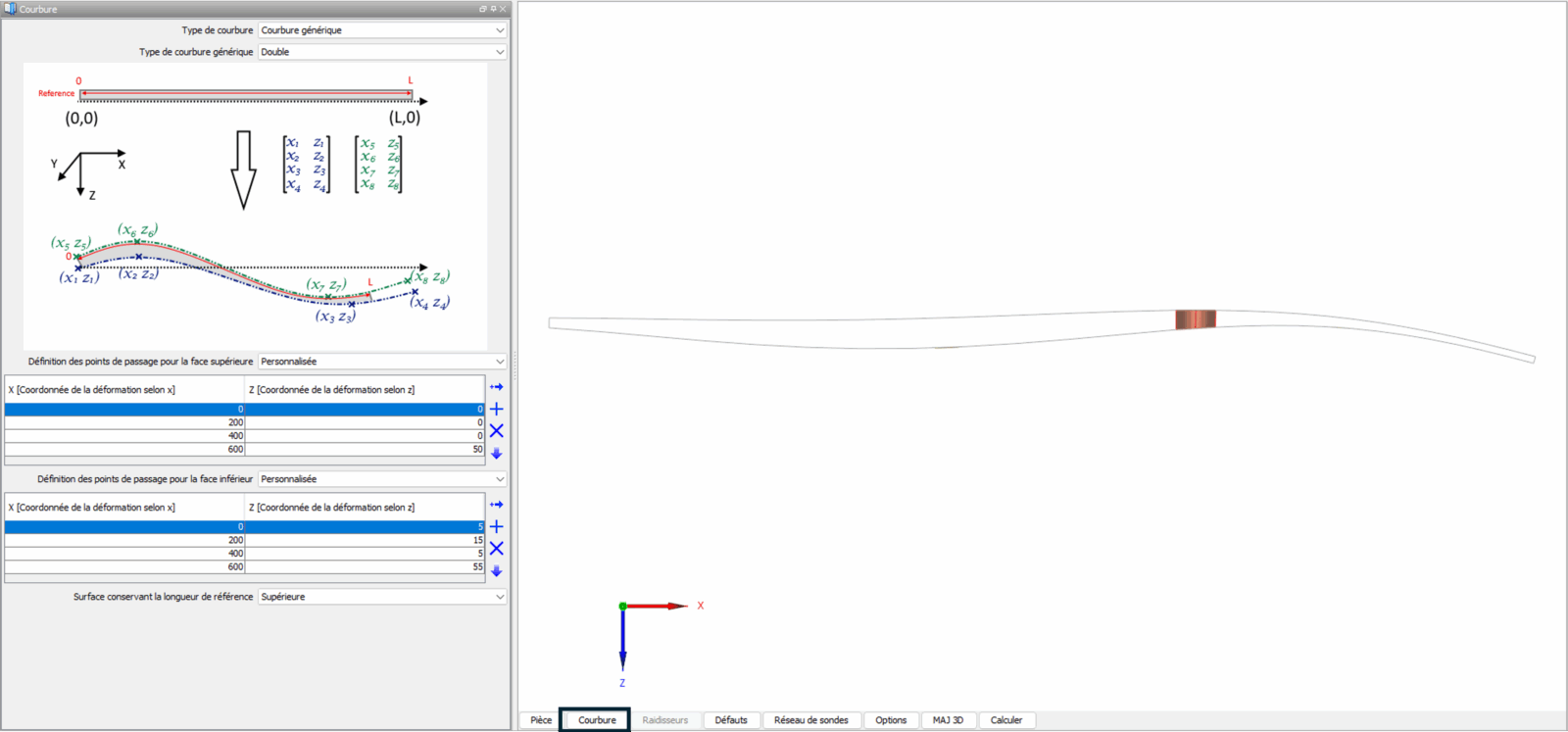

• A partir d’une pièce plane, c’est le panneau « Courbure » qui permet de créer des pièces à profil irrégulier, via la définition d’un profil médian unique, ou bien de 2 profils différents appliqués sur la partie supérieure et inférieure de la plaque induisant une variation d’épaisseur.



Panneau avec double courbure

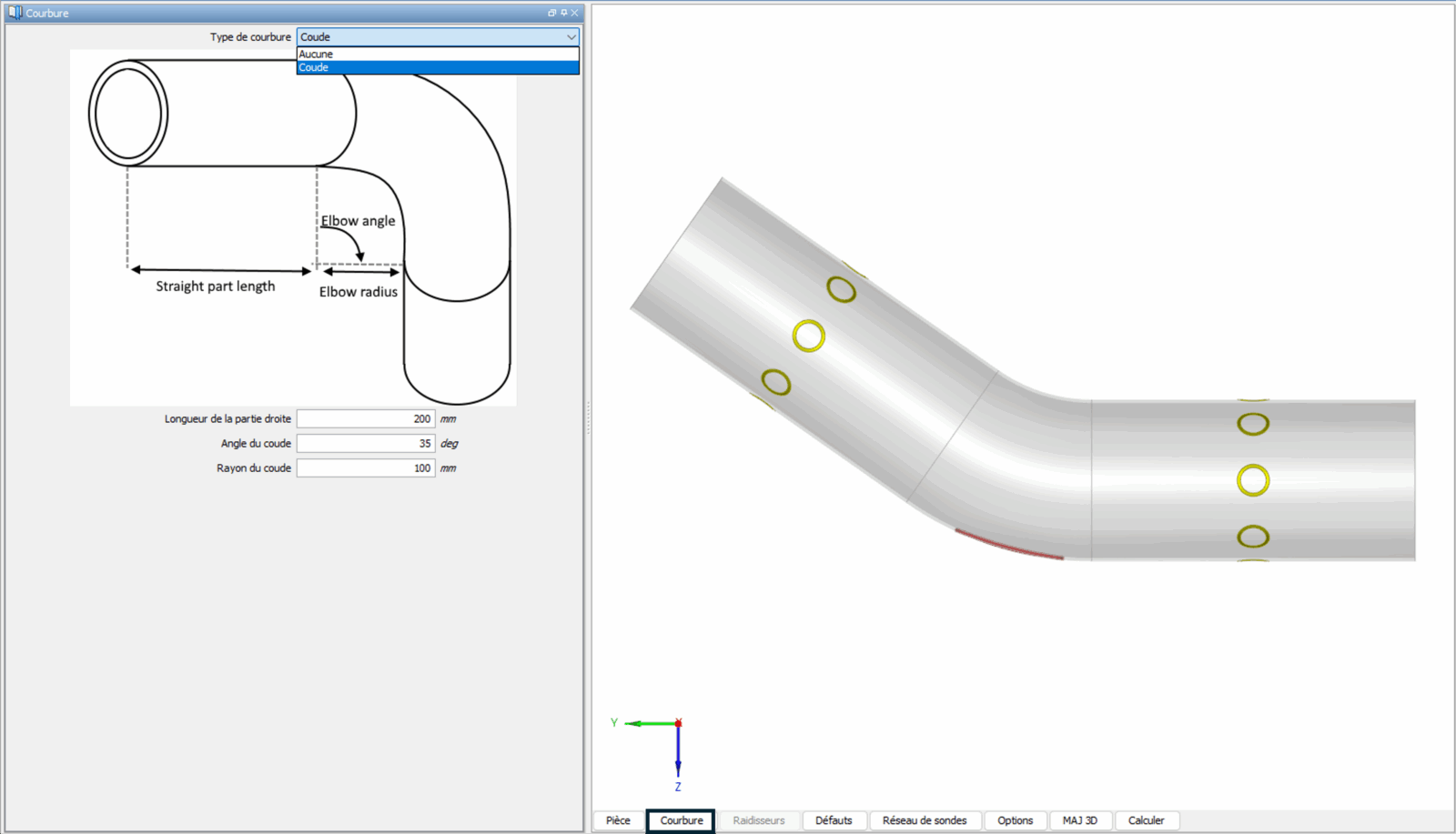

• A partir d’une pièce tubulaire, c’est aussi à partir du panneau « Courbure » que l’on peut choisir un profil de coude qui s’applique au cylindre initialement défini.



Coude

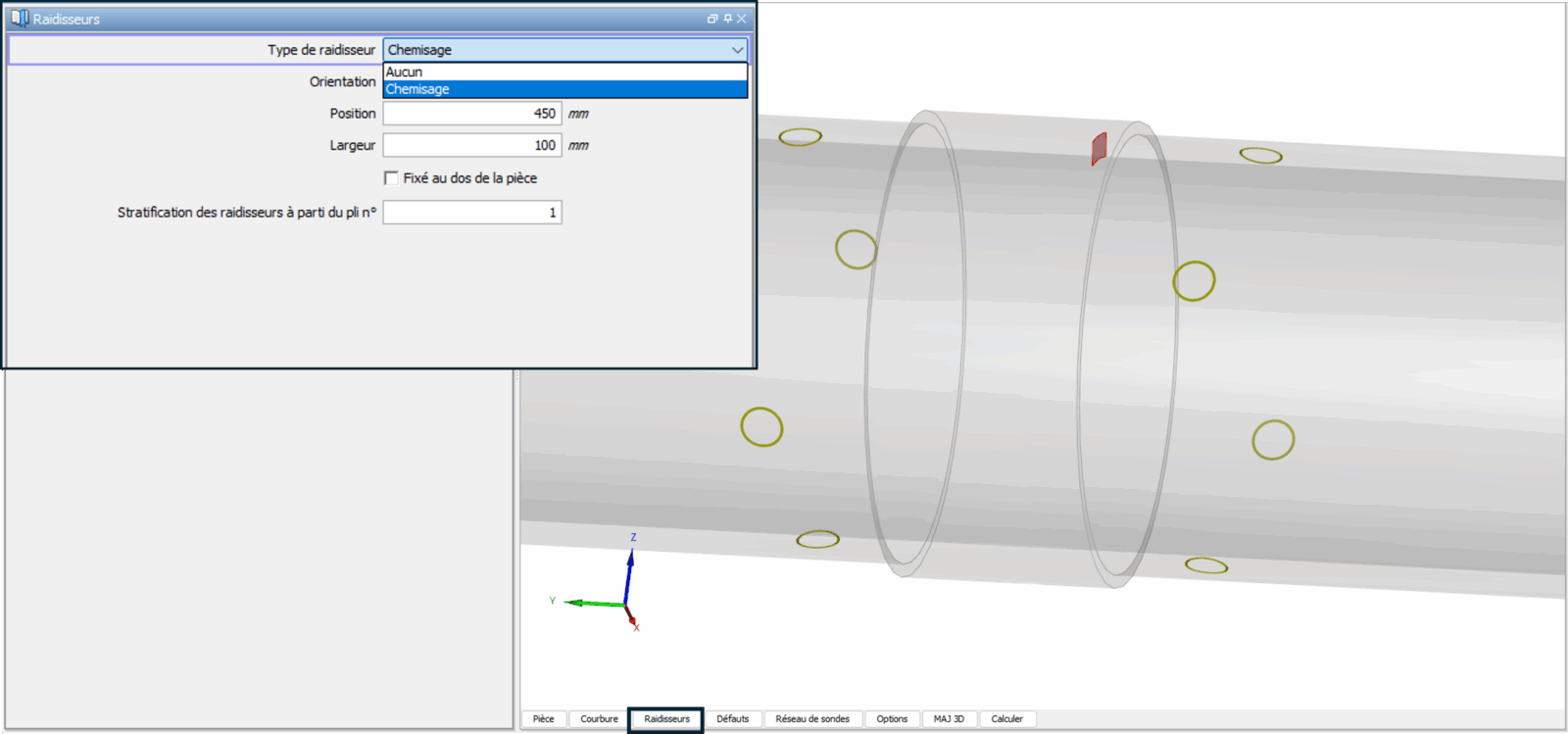

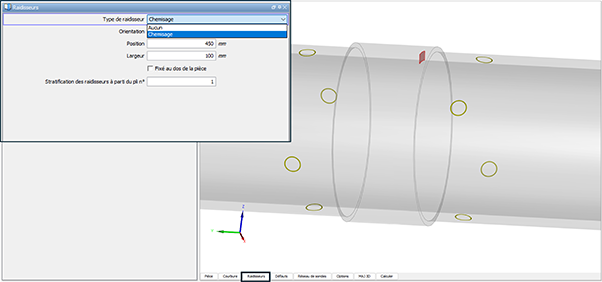

• A partir d’une pièce plane ou tubulaire multicouches, c’est via le panneau « Raidisseur » que l’on peut définir une pièce de type manchette (ou « chemisage ») en définissant sur quelle couche et sur quelle portion de la longueur de la pièce se positionne cette manchette.



Manchette
