Multicouches – Cas N°4

Pièce

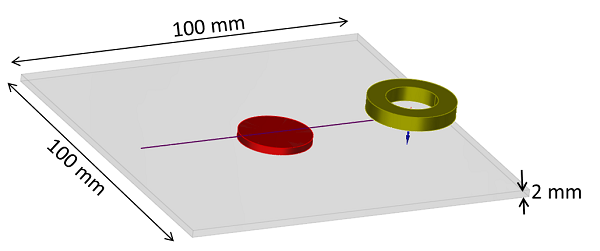

Enfin, pour ce dernier cas une plaque monocouche en alliage d’aluminium est inspectée, comme dans le cas N°1, avec la même bobine.

Défaut

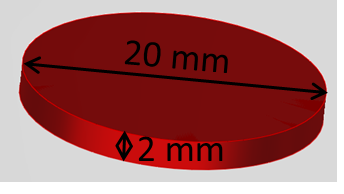

Seul un trou à fond plat est usiné dans cette plaque.

Comparaisons Expérience/Simulation

Les mesures expérimentales ont été réalisées avec un impédancemètre, il n’a donc pas été nécessaire de procéder à un étalonnage avant comparaison entre expérience et simulation.

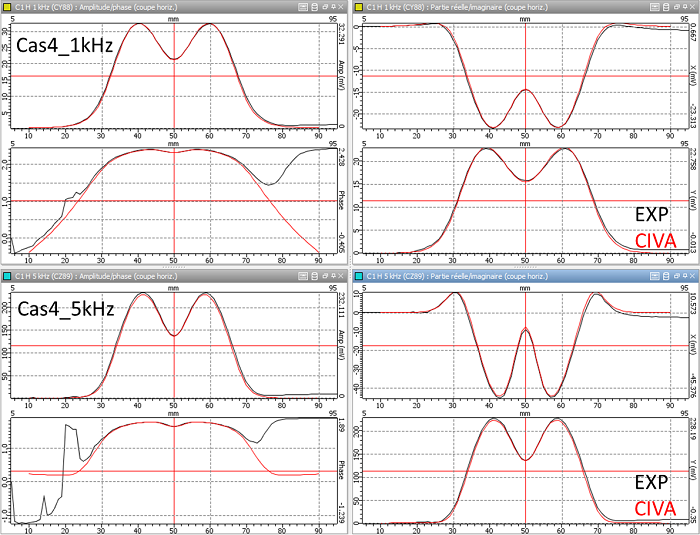

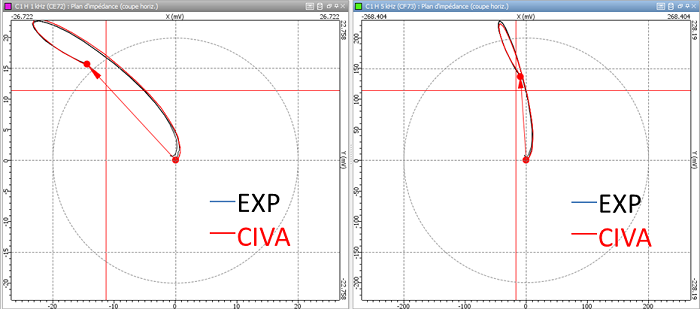

Sur les figures ci-dessous sont superposées les courbes expérimentales et les courbes obtenues avec CIVA. On observe un bon accord général entre expérience et simulation.

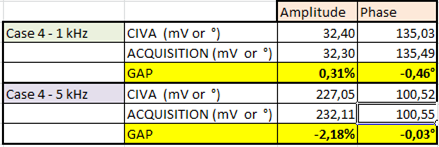

Enfin, le tableau ci-dessous regroupe les valeurs relevées d’amplitude et de phase et confirme le très faible écart entre expérience et simulation, de l’ordre de 2% maximum en amplitude et moins de 0,5° pour la phase.

Retourner à MULTICOUCHES – CAS N°3

Retourner à MULTICOUCHES
